Тип разбрызги
вающего
устройства
Вид разбрызги
вающего устройства
Диаметр выходного сечения, мм Присоед. резьба, мм Рабочий напор [h], м. вод. ст. Расходная характеристика, м3 Рабочий напор [h], м. вод. ст. Материал

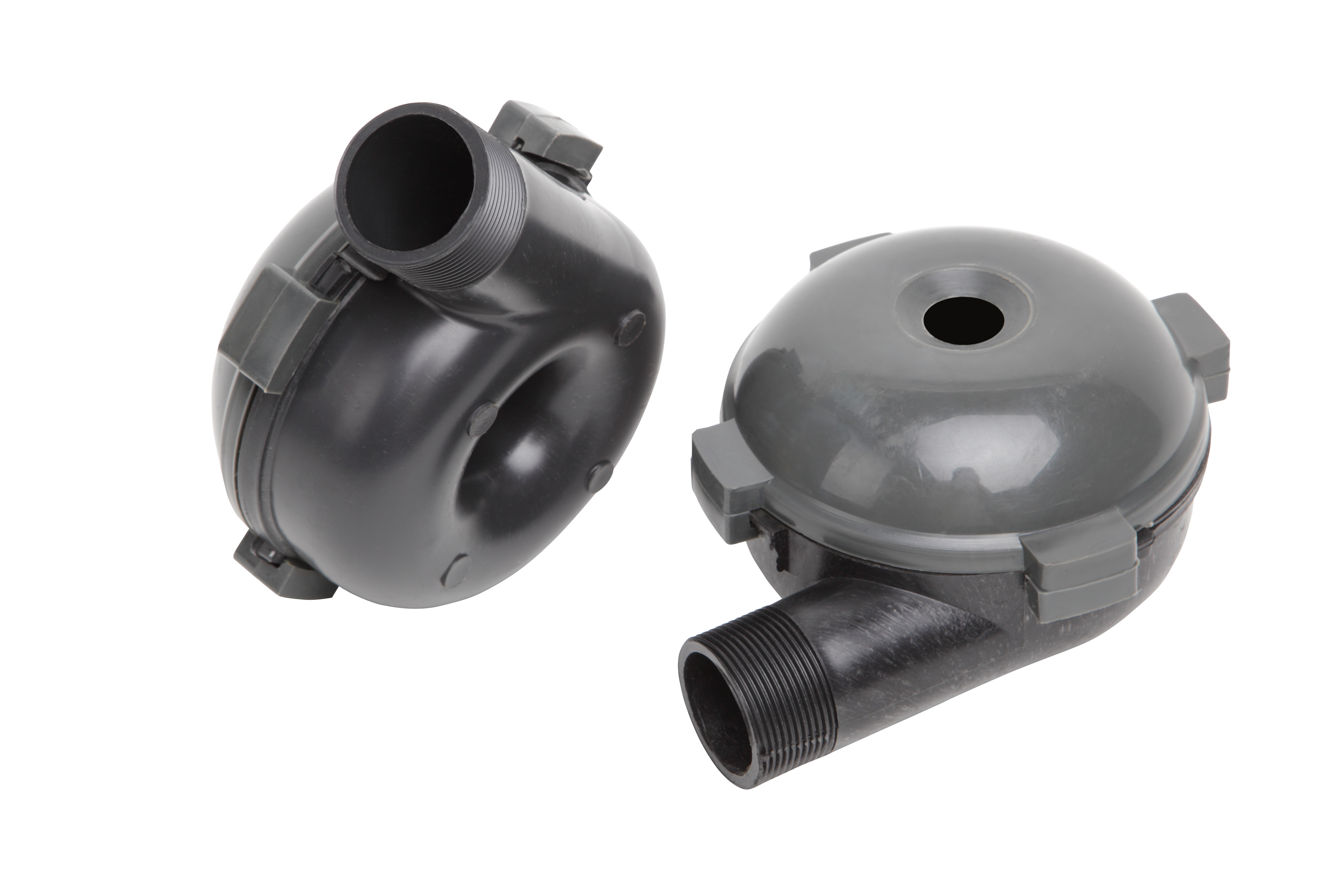

Сопло тангенциальное

20х12
32х16
32х22

(типовое)
Сопло тангенциальное  20х12 32х16 32х22  (типовое) 12

16

22


G1¼

G1¼
2-15

2-15

2-15
Q=0,9[h]0,5

Q=0,9[h]0,5

Q=0,9[h]0,5
-

-

-
пластм.

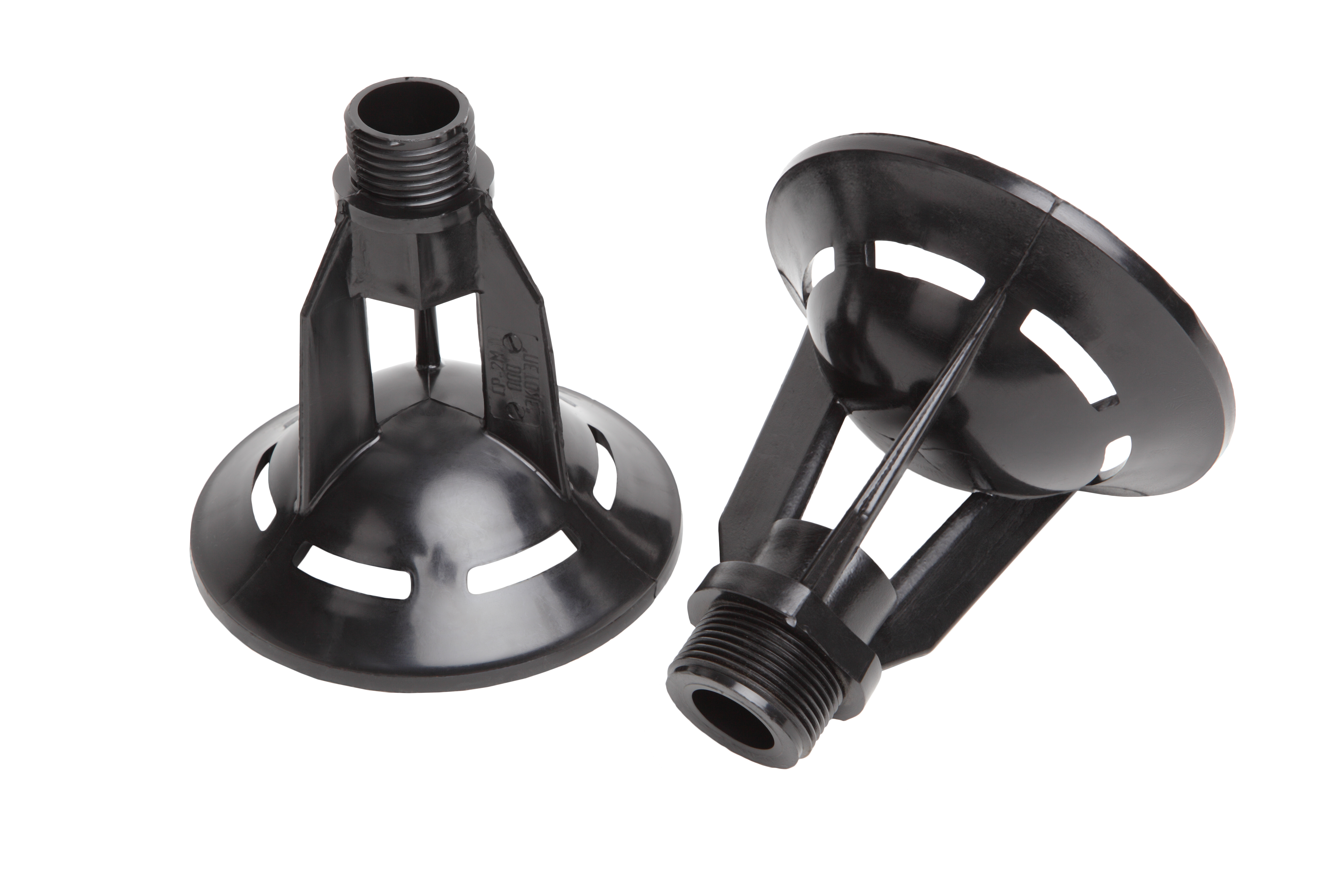

Сопло

с чашечным

отражателем

(СР-2М)
Сопло  с чашечным  отражателем  (СР-2М) 24

26

28

24-28
М33х3 М36х3

М36х3

М36х3

G1¼
1,5–4,0

1,5–4,0

1,5–4,0

1,5–4,0
Q=5,80[h]0,5

Q=6,80[h]0,5

Q=7,90[h]0,5

-
136х135





Пластм.

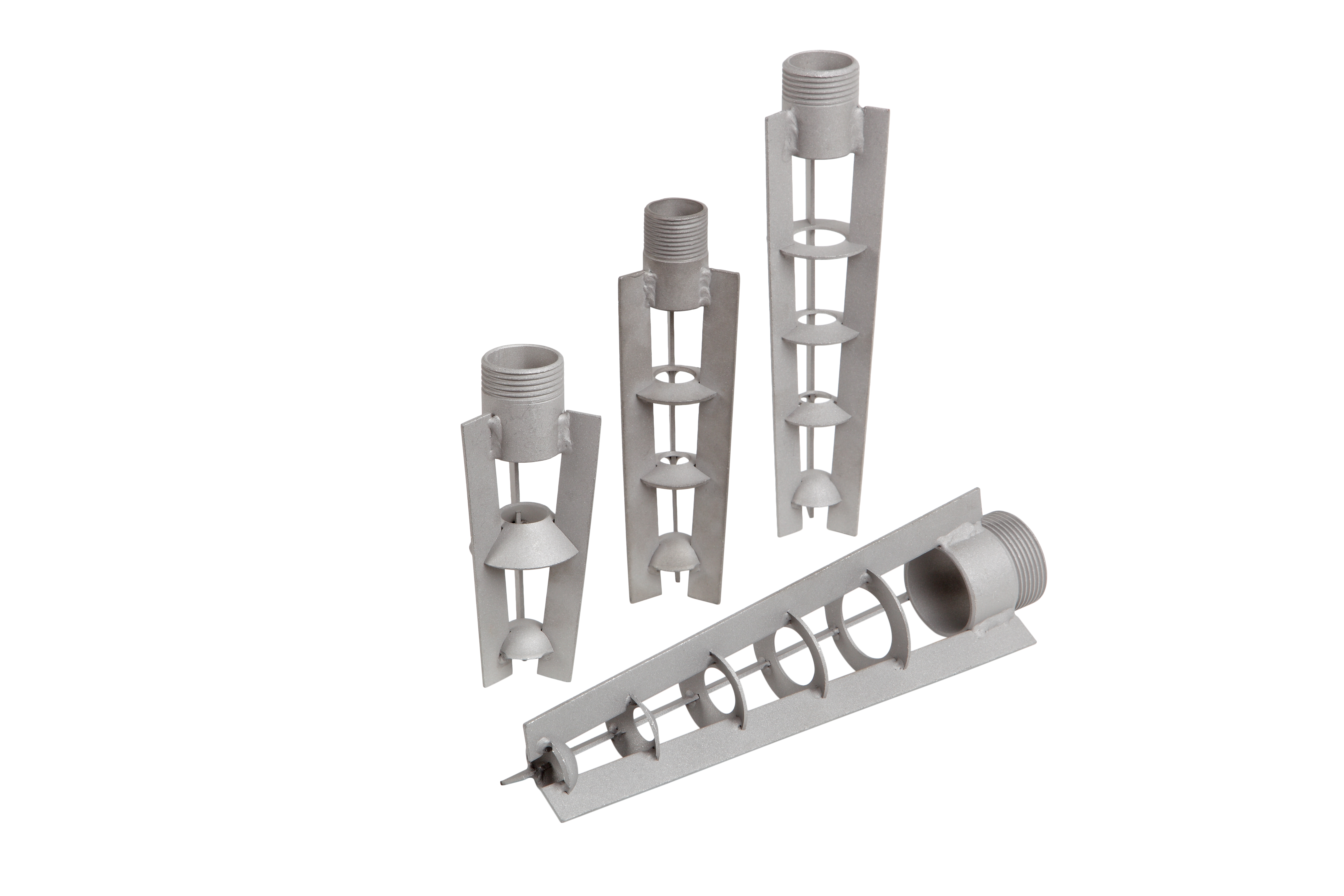

Форсунка
ФГ-2М/2
2-каскадная

Форсунка
ФГ-2М/4
4-каскадная

Форсунка
ФГ-2М/5
5-каскадная
Форсунка ФГ-2М/2 2-каскадная 25



28



36
G1



G1



G1¼
3–20



3–20



3–20
Q=6,28[h]0,5



Q=8,53[h]0,5



Q=13,3[h]0,5

125x58



200x58



250x68
нерж. сталь
Сопло СР-2T
Сопло СР-2T 30 G2 0.5-40.0 Q=9,8[h]0,5 - пластм.

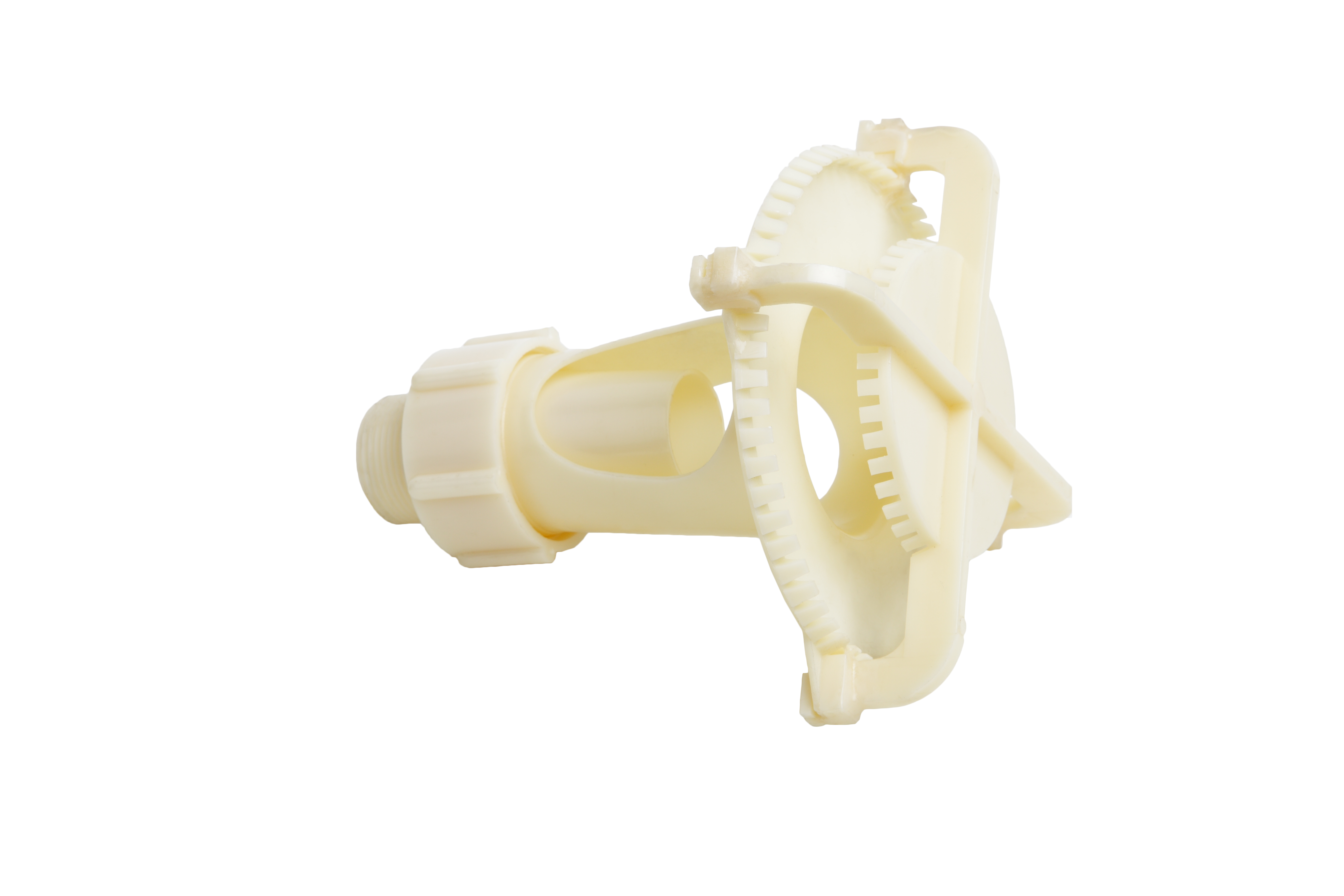

Сопло
эвольвентное
СЭ 2002
Сопло эвольвентное СЭ 2002 24 G1½ 0,5–7 Q=2,4[h]0,5 155х203 пластм.

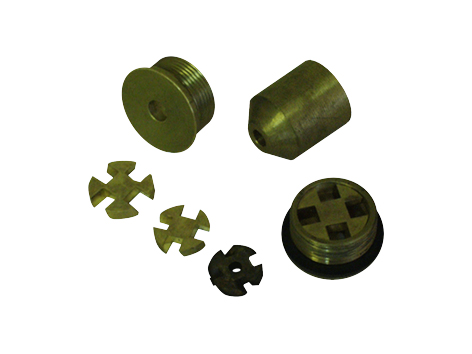

Форсунка
эжекционная
Форсунка эжекционная 10

12
G1

G1¼
25–50

25–50
Q=1,00[h]0,5

Q=1,44[h]0,5
40x46

49x25
латунь,
бронза
